2014年09月29日

MAXIMUS VII IMPACTのXP941 256GBモデル (MZHPU256HCGL-00004)にWindowsをインストールしてみた

先日、ASUSのZ97搭載のROGのMiniITXマザーボード MAXIMUS VII IMPACTでのXP941 256GBモデル (MZHPU256HCGL-00004)のベンチマークを紹介しましたが、ようやくXP941をブート用ドライブに変更したので、再度ベンチマークを紹介します。使用環境は以下の通りです。

◎使用環境
- OS: Windows 8.1
- CPU: INTEL Core i5-4670K (4C、3.4GHz/TB OFF)
- マザーボード: ASUS ROG MAXIMUS VII IMPACT (Z97チップセット)
- CPUクーラー: PROLIMA TECH Samuel 17
- CPUクーラー用ファン : GELID Silent12 PWM (12cm 25mm厚)
- メモリ: G.Skill F3-2133C9D-8GAB (9-11-10 1T)
- ブート用SSD (M.2): XP941 256GB (MZHPU256HCGL-00004)
- ビデオカード: ASUS STRIX-GTX750TI-OC-2GD5
- ケース: SilverStone SST-SG05B-B
- ACアダプタ: Abee AC150-AP04AA (150Wモデル)
- 液晶モニタ: ASUS PB287Q

ASUS MAXIMUS VII IMPACTとXP941 256GBモデル

◎Windowsのインストール
【パワレポ連動企画】実測1GB/sec超! M.2 PCI Express x4接続のSSD「Samsung XP941」を試す ~システム起動は要注意 - PC Watch」などを参考に行いました。まずはUEFI画面の設定を変更します。

1) SATA Mode Selection を「RAID」に変更
ASUS ROG MAXIMUS VII IMPACT UEFI SATAモード

2) CSM(Compatibility Software Module)を「Disabled」に変更
ASUS ROG MAXIMUS VII IMPACT UEFI CSM

3) INTEL Rapid Storage Technology (Intel RST) RAID Driverを用意
インテル ダウンロード・センターでバーション13以降のドライバーをダウンロードし、USBメモリなどに入れて、OSをインストールする時に「ドライバーの読み出し」を行うことで、OSインストール先のドライブとして選択できるようになります。選択後は通常と同じです。

◎ベンチマーク
●XP941シリーズ ラインアップ (M.2、PCI Express x4接続)
- MZHPU512HCGL-00004 512GB :SR 1170MB/s、SW 950MB/s
◎MZHPU256HCGL-00004 256GB :SR 1080MB/s、SW 800MB/s
- MZHPU128HCGM-00004 128GB :SR 1000MB/s、SW 450MB/s

CrystalDiskMark
CrystalDiskMark SAMSUNG XP941 256GB

AS SSD Benchmark
AS SSD Benchmark SAMSUNG XP941 256GB

ATTO Disk Benchmark
ATTO Disk Benchmark SAMSUNG XP941 256GB

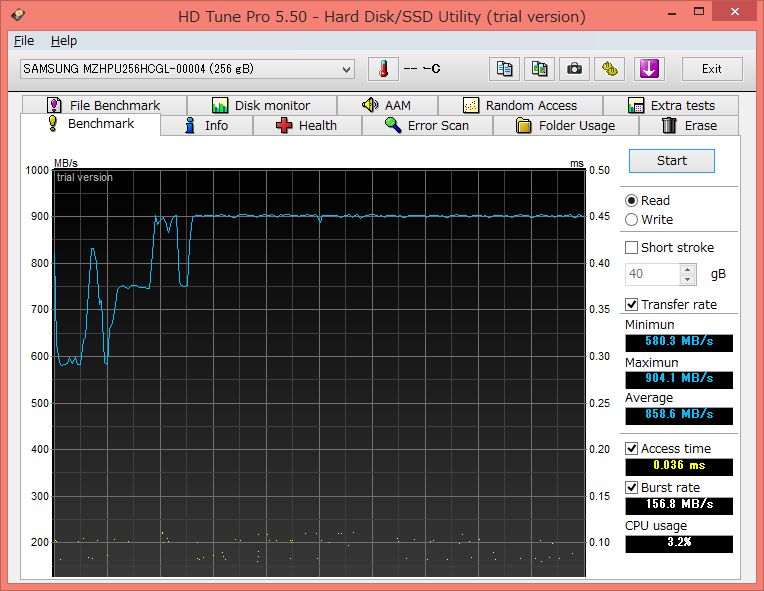

HD Tune ※内容にバラツキあり
HD Tune SAMSUNG XP941 256GB

現時点ではASUS MAXIMUS VII IMPACTはPCIe x4のM.2を使用できる唯一のMini-ITXマザーボードになると思います。リード1000MB/sを超える速度もさることながら、接続用ケーブルや電源ケーブルを一切使うことなくストレージと接続できるため、Mini-ITXのような狭いところでの配線が必要な環境では非常に有効です。セカンドマシンは当面この構成で使えるかな。
